Cómo interpretar un plano con coordenadas UTM

✅ Para interpretar un plano con coordenadas UTM, identifica el punto de origen (0,0), usa la cuadrícula para localizar puntos precisos y verifica la zona UTM.

Para interpretar un plano con coordenadas UTM (Universal Transverse Mercator), es fundamental comprender cómo se estructuran y qué significan las coordenadas dentro de este sistema. Las coordenadas UTM dividen la superficie terrestre en una serie de zonas y subzonas, permitiendo una representación precisa y uniforme de cualquier punto en el mapa.

A continuación, explicaremos en detalle los pasos y consideraciones necesarios para interpretar correctamente un plano utilizando coordenadas UTM, desde la identificación de la zona UTM hasta la lectura y conversión de las coordenadas.

Identificación de la Zona UTM

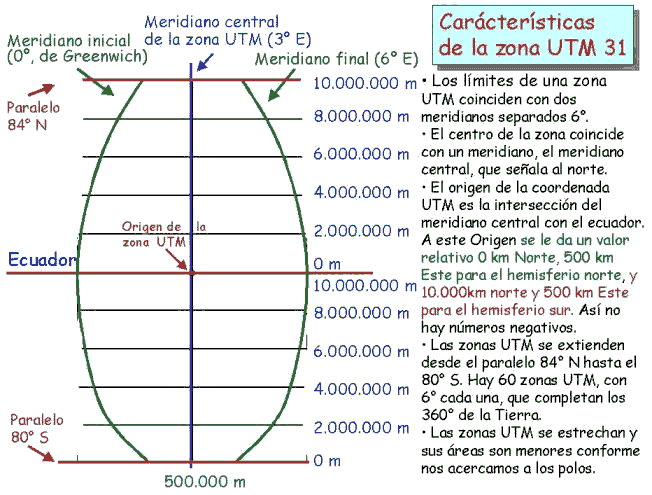

El sistema UTM divide el mundo en 60 zonas longitudinales, numeradas del 1 al 60, y cada una de estas zonas tiene una longitud de 6 grados. Para determinar en qué zona UTM se encuentra un punto específico, es esencial conocer su longitud (este-oeste) y latitud (norte-sur).

• Por ejemplo, Madrid está en la zona UTM 30.
• Las zonas están numeradas de oeste a este, comenzando con la zona 1 en el meridiano de 180 grados oeste.

Subzonas UTM

Además de las zonas longitudinales, el sistema UTM divide las zonas en subzonas o bandas latitudinales, identificadas con letras de la 'C' a la 'X' (omitiendo las letras 'I' y 'O' para evitar confusiones). Cada banda tiene una latitud de 8 grados.

Lectura de Coordenadas UTM

Las coordenadas UTM se expresan en metros y se componen de dos valores principales: el este (Easting) y el norte (Northing).

• El valor del Este indica la distancia en metros desde el meridiano central de la zona UTM.
• El valor del Norte indica la distancia en metros desde el ecuador.

Por ejemplo, las coordenadas UTM para un punto en Madrid podrían ser: 30 T 500000mE 4500000mN, donde '30 T' indica la zona y banda, '500000mE' es el este, y '4500000mN' es el norte.

Interpretación de un Plano UTM

Para interpretar un plano con coordenadas UTM, sigue estos pasos:

1. Identificar la zona y banda UTM: Localiza en el plano la zona y banda correspondiente.
2. Leer las coordenadas: Ubica los valores de este y norte en el plano.
3. Ubicar el punto: Utiliza los valores de las coordenadas para encontrar el punto exacto en el mapa.

Es útil contar con herramientas como una regla UTM o software de mapas GIS (Sistema de Información Geográfica) para facilitar esta tarea.

Ejemplo Práctico

Imaginemos que queremos encontrar un punto en un plano con las coordenadas UTM 30 T 450000mE 4500000mN:

1. Primero, identificamos la zona 30 T en el plano.
2. Luego, medimos 450000 metros al este del meridiano central de la zona 30.
3. Finalmente, medimos 4500000 metros al norte del ecuador.

El punto donde se cruzan estas medidas es la ubicación exacta en el plano.

Consideraciones Adicionales

Es importante tener en cuenta ciertos aspectos adicionales para una correcta interpretación:

• Sistemas de referencia: Asegúrate de que el plano y las coordenadas utilizan el mismo datum (por ejemplo, WGS84).
• Precisión: Considera la escala del plano y la precisión de las coordenadas para evitar errores.

Conceptos básicos de las coordenadas UTM y su aplicación

Las coordenadas UTM (Universal Transverse Mercator) son un sistema de coordenadas utilizado para representar ubicaciones en la superficie terrestre de manera precisa. Este sistema divide la Tierra en 60 zonas, cada una de 6 grados de longitud, numeradas del 1 al 60, comenzando en el meridiano 180°. Además, las coordenadas UTM se componen de una coordenada de longitud y una coordenada de latitud, expresadas en metros.

Para comprender mejor la aplicación de las coordenadas UTM, veamos un ejemplo. Imagina que estás planificando una excursión de senderismo en un parque nacional. Al tener las coordenadas UTM de los puntos de interés, como la ubicación del campamento base, los miradores y los senderos, podrás trazar con precisión tu ruta en un mapa. Esto te permitirá navegar con mayor facilidad y seguridad durante la travesía.

Beneficios de utilizar coordenadas UTM

La utilización de las coordenadas UTM ofrece diversas ventajas, entre las que destacan:

• Precisión: Al ser un sistema métrico, las coordenadas UTM proporcionan una precisión mayor que otros sistemas de coordenadas, lo que resulta fundamental en actividades como la cartografía, la navegación y la topografía.
• Facilidad de uso: La representación de las coordenadas UTM en números enteros simplifica su interpretación y cálculo, lo que facilita su aplicación en el terreno.
• Compatibilidad: Las coordenadas UTM son ampliamente utilizadas en sistemas de posicionamiento global (GPS), software de cartografía y aplicaciones de geolocalización, lo que las convierte en un estándar en el ámbito de la geolocalización.

Casos de uso de las coordenadas UTM

Las coordenadas UTM son empleadas en una amplia variedad de campos y actividades. Algunos casos de uso comunes son:

• En la ingeniería civil, para la planificación y construcción de infraestructuras como carreteras, puentes y edificaciones.
• En la geología, para el estudio y mapeo de formaciones geológicas y yacimientos minerales.
• En la meteorología, para el seguimiento y pronóstico de fenómenos climáticos, como tormentas y huracanes.
• En la navegación marítima, para la trazado de rutas y la localización precisa de embarcaciones en alta mar.

Comprender los conceptos básicos de las coordenadas UTM y su aplicación es fundamental para aquellos que trabajan con información geoespacial o realizan actividades al aire libre que requieran una navegación precisa. Dominar este sistema de coordenadas te abrirá un mundo de posibilidades en términos de precisión y exactitud en la representación de ubicaciones en la Tierra.

Pasos detallados para leer coordenadas UTM en un plano

Para interpretar un plano con coordenadas UTM de manera efectiva, es fundamental seguir una serie de pasos detallados que permitirán ubicar con precisión cualquier punto en la Tierra. A continuación, se presentan los pasos clave para leer coordenadas UTM en un plano:

1. Identificar el sistema de coordenadas UTM

Lo primero que debes hacer es identificar el sistema de coordenadas UTM en el plano que estás utilizando. Las coordenadas UTM dividen la Tierra en zonas, cada una de 6 grados de longitud, numeradas de oeste a este. Cada zona tiene un meridiano central que actúa como origen de coordenadas para esa zona en particular.

2. Localizar la zona UTM del plano

Una vez identificada la zona UTM en la que se encuentra el punto que deseas ubicar, busca la cuadrícula de esa zona en el plano. Las líneas verticales representan los husos UTM y las líneas horizontales representan los paralelos. Cada cuadrado en la cuadrícula tiene un tamaño de 1 km², lo que facilita la precisión en la localización de puntos.

3. Leer las coordenadas UTM

Las coordenadas UTM se componen de dos valores: la ordenada este (Easting) y la ordenada norte (Northing). Estos valores se expresan en metros y se refieren a la distancia desde el origen de coordenadas de la zona UTM. La Easting se mide a lo largo del eje x y la Northing a lo largo del eje y.

4. Utilizar la cuadrícula para precisión

La cuadrícula del plano te permitirá identificar con mayor precisión las coordenadas UTM de un punto. Al ubicar el punto en la intersección de las líneas de la cuadrícula, podrás leer con exactitud las coordenadas UTM correspondientes.

Seguir estos pasos te ayudará a interpretar con éxito un plano utilizando coordenadas UTM, lo que es fundamental en disciplinas como la cartografía, la topografía y la navegación.

Preguntas frecuentes

¿Qué son las coordenadas UTM?

Las coordenadas UTM (Universal Transverse Mercator) son un sistema de coordenadas utilizado para representar ubicaciones en la Tierra de forma precisa.

¿Cómo se leen las coordenadas UTM en un plano?

Las coordenadas UTM se leen en metros y constan de una zona, un este y un norte que indican la posición exacta de un punto en el plano.

¿Qué información proporcionan las coordenadas UTM?

Las coordenadas UTM permiten ubicar con precisión un punto en la superficie terrestre, facilitando la navegación, cartografía y geolocalización.

¿Qué ventajas tienen las coordenadas UTM sobre otros sistemas de coordenadas?

Las coordenadas UTM son fáciles de usar, proporcionan una alta precisión y permiten representar distancias con mayor exactitud en comparación con otros sistemas de coordenadas.

¿Cómo se convierten las coordenadas UTM a coordenadas geográficas (latitud y longitud)?

Existen herramientas y software especializados que permiten realizar la conversión de coordenadas UTM a coordenadas geográficas de forma sencilla y precisa.

¿En qué tipo de proyectos o actividades se suelen utilizar las coordenadas UTM?

Las coordenadas UTM son ampliamente utilizadas en topografía, cartografía, geodesia, navegación, ingeniería civil, geología y en cualquier actividad que requiera precisión en la ubicación de puntos en la superficie terrestre.

• Las coordenadas UTM son un sistema de coordenadas utilizado para representar ubicaciones en la Tierra con precisión.
• Se componen de una zona, un este y un norte que indican la posición exacta de un punto en el plano.
• Permiten ubicar con precisión un punto en la superficie terrestre, facilitando la navegación, cartografía y geolocalización.
• Son fáciles de usar, proporcionan alta precisión y permiten representar distancias con exactitud.
• Existen herramientas y software especializados para convertir las coordenadas UTM a coordenadas geográficas.
• Se utilizan en topografía, cartografía, geodesia, navegación, ingeniería civil, geología, entre otros campos.
